產品說明
顛覆傳統對位的繁瑣流程,使用獨創定位方式，實現簡易、穩定的作業模式，在真空狀態下完成塞孔作業，提高塞孔品質。
產品特點
★快速完成料號切換（兩分鐘內）；
★塞孔時無需導氣板，節省物耗；
★解決需要塞孔經驗豐富者作業的弊端；
★操作界面自動化、人性化、易操作；
★有效減少綠油傳統塞孔時孔內存在的氣泡問題。
產品規格

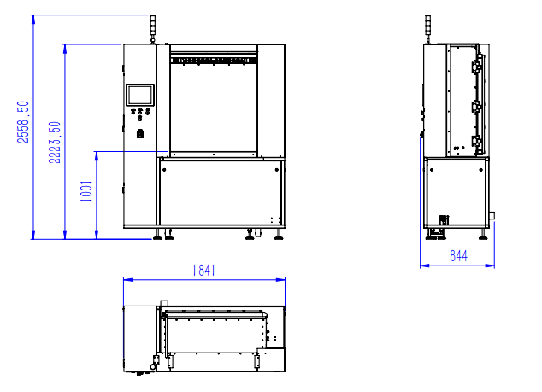

設備尺寸 | 1841*844*2558mm |
真空度 | -0.99bar/-99kpa（塞綠油只要-0.55bar即可滿足） |
塞孔板厚度范圍 | 0.3-5.0mm |
生產板尺寸 | 660*863mm |
通孔塞孔 | 孔徑0.1-0.5mm (同一板上大小孔差異不可超過0.15mm電鍍后孔徑）； AR值≦20:1 |
面銅厚鍍 | ≦5.0OZ（板面銅厚高低差＜30um） |
塞孔距板邊間距 | 最小14mm |
塞孔方式 | 選塞（從上往下） |
生產噪音 | ≦75dB |
塞孔速度 | 2-80mm/sec(可調） |
塞孔壓力 | 0-6bar（可調） |
油墨壓力 | 0-6bar（可調） |
油墨粘度 | 250-300dpa.s |
夾板底座 | 根據印制板板邊定位孔特定加工，滿足所有尺寸板共用。 |
操作面板 | 觸控屏操作 |
保護裝置 | 安全光柵、緊急停止裝置 |
油墨添加方式 | 單支油墨夾更換（每支油墨量500g） |
故障率 | ≦1/400h（故障時間/設備運行時間） |
操作臺高度 | 1000±100mm |
生產能力
產量受縱橫比（板厚、孔徑）， 油墨黏度影響 | 生產片數 | 厚徑比 | 塞孔刀數 |
每小時產量 | 20-70 | Max：20:1 | 1-2 |
公用需求
電氣需求 | |
電 | 三相五線制380V， 設備能耗8.8KW/H |
壓縮空氣壓力 | ≧6.5bar； 耗氣：1m3/H |
真空泵排氣量 | 20m3/h （排氣口：φ80mm） |
壓縮空氣用量 | 0.08m3/h （排氣口：φ10mm） |
設備安裝環境 （溫濕度及無塵要求） | 無塵室，潔凈室100,000級↑ 溫度要求：22±2℃ 濕度要求：50±5% |
