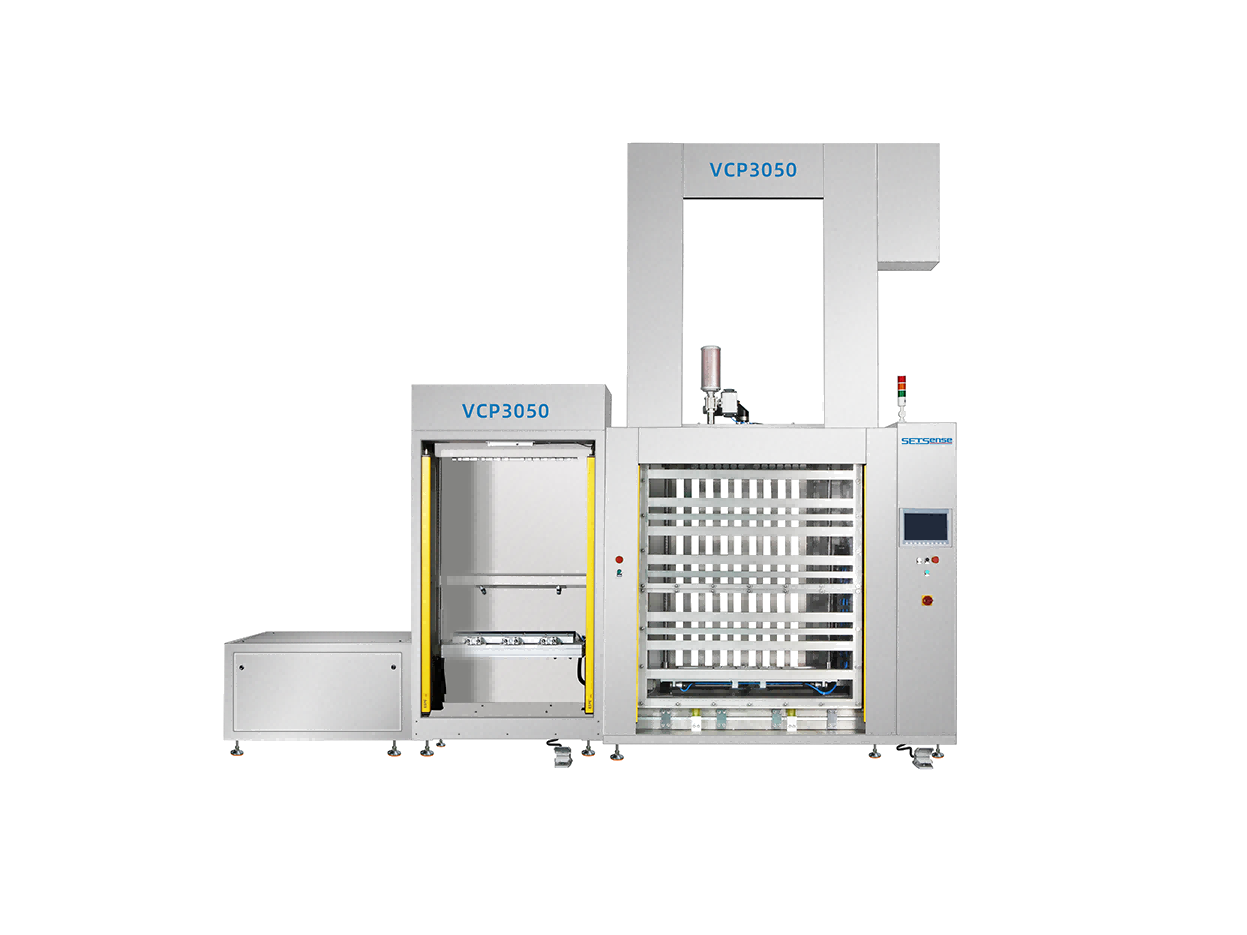

產品說明
專門為超大尺寸的線路板研發設計;利用真空原理實現導電與非導電樹脂油墨塞孔工藝，適用于多種類型的整板塞孔工藝，并且適用于樹脂、銀膏、銅漿和導電膠等材料。
產品特點
★可實現對超大尺寸30*50ln（762*1270mm）的線路板塞孔工藝；
★在同一板面上靈活實現：通孔、單雙面盲孔、背鉆孔等多類型的整板塞工藝；
★適用于線路板上的高密集BGA；
★適用于少量多樣的料號需求；塞孔時無需治具和導氣板；
★操作界面自動化、人性化、易操作。
產品規格

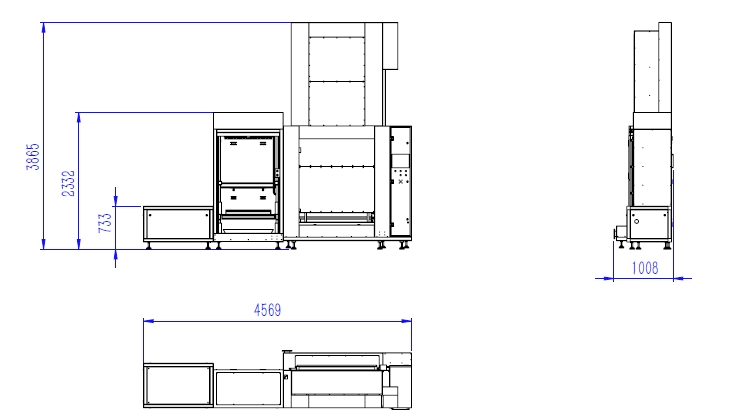

設備尺寸 | 4569*1008*3865mm |
真空度 | ≤-0.99bar/-99kpa（在標準大氣壓下） |
塞孔板厚度范圍 | 0.25-7.5mm |
生產板尺寸 | MAX：30寸*50寸（762*1270mm） |
最大作業板子重量 | 20kg（最大） |
| 塞孔厚徑比 | 通孔：40:1（最大） 盲孔：1:1（最大） |
| 塞孔方式 | 全板塞孔 |
塞孔速度 | 0-75mm/sec(可調） |
塞孔壓力 | 0-7bar（可調） |
塞孔范圍 | 通孔：0.1-1.0mm(電鍍后孔徑） 盲孔：0.1-1.0mm(電鍍后孔徑） |
噪音（正常運行） | ≦75dB |
油墨壓力 | 氣壓推動力：0-6bar(可調） |
塞孔與板邊間距 | 孔距板邊≧15mm |
操作面板 | 觸控屏操作 |
保護裝置 | 安全光柵、緊急停止裝置 |
吸真空方式 | 油式真空泵 |
油墨添加方式 | 自動添加系統或單支油墨夾更換 |
故障率 | ≦1/400h（故障時間/設備運行時間） |
操作臺高度 | 1855±100mm |
生產產能（正常生產速度）:
以30”*50”為例，厚徑比10:1，通孔板（單面）產能10片/每小時。
公用需求
電氣需求 | |
電 | 三相五線制380V |
壓縮空氣壓力 | ≧7bar |
機臺重量 | 1800kg |
設備安裝環境 （溫濕度及無塵要求） | 環境要求：無塵室 溫度要求：22±2℃ 濕度要求：50±5% |
