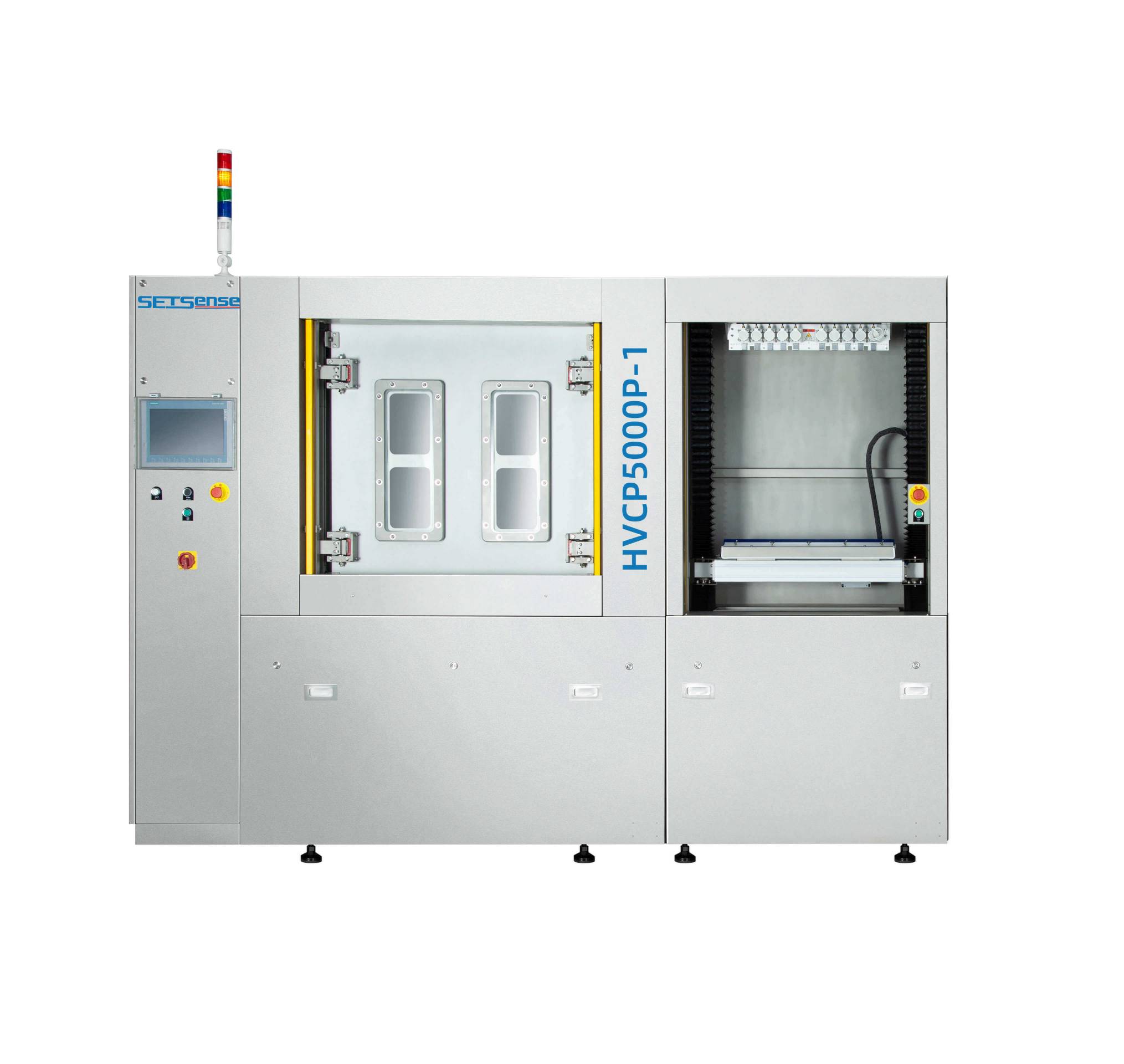

HVCP5000P、HVCP5000P-1、HVCP5000P-2
性能遠超載板塞孔的生產要求；
行業首款載板高真空塞孔機型，可以滿足70:1通孔板的生產需求。
|
|
產品說明
專為ABF載板的真空樹脂塞孔而設計。通過塞頭將樹脂灌入孔中（無需工具），以完成樹脂塞孔的過程。這款機器具備高品質批量生產的能力，深受市場青睞，并且秉承著行業的領先地位。
產品特點
★滿足百萬孔以上的載板制造需求；
★無需依賴治具和導氣板進行塞孔操作，搭載智能化的操作界面，使操作過程更加人性化和易于操作；
★可以用于core層塞孔不飽滿，提供高真空塞孔技術，解決氣泡問題；
★油墨擠出速度穩定，確保刮墨均勻，解決研磨后銅面不均勻問題。
產品規格

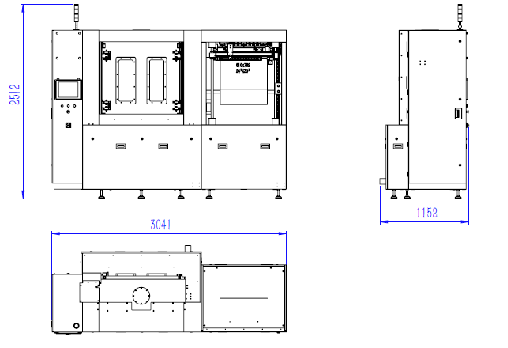

設備尺寸 | 3041*1152*2512mm 內置干式泵（水冷無熱排） |
真空度 | ≤100pa（標準大氣壓下） |
印刷基板厚度 | 0.2-8.0mm |
印刷尺寸 | 10寸*10寸（250*250mm） 24寸*30寸(610*762mm) |
塞孔厚徑比 | 通孔：70:1（最大） 盲孔：1:1（最大） |
塞孔方式 | 全板塞孔（從上往下） |
塞孔速度 | 2-80mm/sec(可調） |
塞孔壓力 | 0-6bar（可調） |
塞孔范圍 | 通孔：0.1-1.0mm(電鍍后孔徑） 盲孔：0.1-1.0mm(電鍍后孔徑） |
噪音（正常運行） | ≦75dB |
油墨壓力 | 氣缸推動力：0-6bar（可調） 氣壓推動力：0-6bar(正常使用不超3bar） |
塞孔與板邊間距 | 孔距板邊≧15mm |
操作面板 | 觸控屏操作 |
保護裝置 | 安全光柵、緊急停止裝置 |
油墨添加方式 | 單支油墨夾更換 |
故障率 | ≦1/400h（故障時間/設備運行時間） |
操作臺高度 | 1000±100mm |
刮板速度 | 5-200mm/sec（可調） |
刮板壓力 | 0-6bar（可調） |
生產能力
產量受縱橫比（板厚、孔徑）、油墨黏度影響 | 生產片數 | 厚徑比 | 塞孔刀數 |
每小時產量 | 15-25 | Max：70:1 | 1-3 |
公用需求
電氣需求 | |
電 | 三相五線制380V |
壓縮空氣壓力 | ≧6.5bar |
帶泵站排氣量 | 12.5m3/h（接口：φ75mm） |
壓縮空氣用量 | 2.5m3/h（接口：φ10mm） |
建議機臺周圍空間 | 800mm |
機臺重量 | 2580KG |
設備安裝環境 （溫濕度及無塵要求） | A.環境要求：無塵室，潔凈室100,000級↑ B.溫度要求：22±2℃ C.濕度要求：50±5% |
